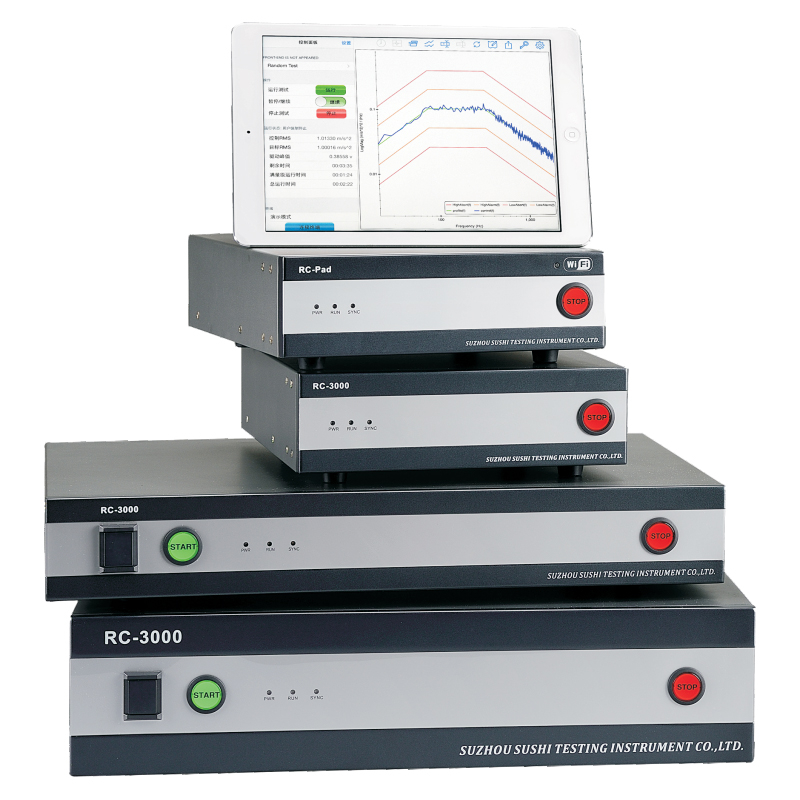

| Modell | SC-3000 | RC-3000-2/4 | RC-3000-8 | RC-3000-16 | RC-PAD |
| Willkürlich | √ | √ | √ | √ | |
| SOR | √ | √ | √ | ||
| ROR | √ | √ | √ | ||
| Sinus auf Zufällig auf Zufällig | √ | √ | √ | ||
| Sinus | √ | √ | √ | √ | √ |
| Sinusgenerator | √ | √ | √ | √ | |
| RSTD | √ | √ | √ | ||
| Multi-Sinus | √ | √ | √ | ||
| Klassischer Schock | √ | √ | √ | √ | |
| Vorübergehender Schock | √ | √ | √ | ||
| Zufälliger Schock | √ | √ | √ | ||
| SRS | √ | √ | √ | ||
| Replikation von Zeitdaten | √ | √ | √ | ||
| Dynamische Signalanalyse | √ | √ |
| Modell | SC-3000 | RC-3000-2/4 | RC-3000-8 | RC-3000-16 | RC-PAD |
| Eingangskanal | |||||
| Kanalnummer eingeben | 2 (kann auf 4 Kanäle aufgerüstet werden) | 2/4 (2 Kanäle können auf 4 Kanäle aufgerüstet werden) | High-Channel-System über den professionellen Schalter）8（Mehr als 8 Kanäle können angeschlossen werden | 16 | 2 |
| max.Abtastrate | 102,4 kHz | 102,4 kHz | 102,4 kHz | 102,4 kHz | 102,4 kHz |
| (Alle Kanäle | (Alle Kanäle | (Alle Kanäle | (Alle Kanäle | (Alle Kanäle | |
| gleichzeitig) | gleichzeitig) | gleichzeitig) | gleichzeitig) | gleichzeitig) | |
| Eingabebereich | ± 20V | ± 20V | ± 20V | ± 20V | ± 20V |
| Eingangskopplungsmethode | Ladung, Spannung oder IEPE, Single-Ended- und Differential-Verbindungen, AC- oder DC-Kopplung | Ladung, Spannung oder IEPE, Single-Ended- und Differential-Verbindungen, AC- oder DC-Kopplung | Ladung, Spannung oder IEPE, Single-Ended- und Differential-Verbindungen, AC- oder DC-Kopplung | Ladung, Spannung oder IEPE, Single-Ended- und Differential-Verbindungen, AC- oder DC-Kopplung | Ladung, Spannung oder IEPE, Single-Ended- und Differential-Verbindungen, AC- oder DC-Kopplung |
| Dynamikbereich | >150dB | >150dB | >150dB | >150dB | >150dB |
| ANZEIGE | 24bit | 24bit | 24bit | 24bit | 24bit |
| Kanalphasenanpassung | ± 0,2 Grad | ± 0,2 Grad | ± 0,2 Grad | ± 0,2 Grad | ± 0,2 Grad |
| Amplitudengenauigkeit | ± 0,2 dB | ± 0,2 dB | ± 0,2 dB | ± 0,2 dB | ± 0,2 dB |
| Filter | Analoges Anti-Aliasing-Filter, 160 dB Digitalfilter | Analoges Anti-Aliasing-Filter, 160 dB Digitalfilter | Analoges Anti-Aliasing-Filter, 160 dB Digitalfilter | Analoges Anti-Aliasing-Filter, 160 dB Digitalfilter | Analoges Anti-Aliasing-Filter, 160 dB Digitalfilter |
| Ausgangskanal | |||||
| Ausgangskanalnummer | 1 (Laufwerk) | 2 (Laufwerk und COLA) | 2 (Driveand COLA) | 2 (Driveand COLA) | 1 (Laufwerk) |
| Dynamikbereich | 95dB | 100dB | 100dB | 100dB | 95dB |
| Spannungsbereich | ± 10V | ± 10V | ± 10V | ± 10V | ± 10V |
| D/A | 24bit | 24bit | 24bit | 24bit | 24bit |
| Total harmonisch | <-95dB | <-95dB | <-95dB | <-95dB | <-95dB |
| Filter | 160dB/Okt Digitalfilter, analoge Filterung | 160dB/Okt Digitalfilter, analoge Filterung | 160dB/Okt Digitalfilter, analoge Filterung | 160dB/Okt Digitalfilter, analoge Filterung | 160dB/Okt Digitalfilter, analoge Filterung |
| Willkürlich | Gauß-Signalausgang, Loop-Zeit beträgt 12,5 ms (2 kHz, 200 Linien), Steuerdynamikbereich beträgt 95 dB, Frequenzbereich ist DC ~ 10 kHz (kann auf 40 kHz erweitert werden), Spektrumslinien sind 200, 400, 800, 1600, 3200, 6400 (erweiterbar auf 25600), Unterstützung für die Funktion der nichtlinearen Steuerung und Kurtosis-Steuerung, unterdrücken effektiv den Formant |
| Sinus auf Zufall (SOR) | 24-Frame-Sinussignale, simulieren Sie einen glatten Frequenz-Sweep oder stellen Sie einen Frequenz-Sweep ein, unabhängiger Stat/Stop |
| Zufall auf Zufall (ROR) | 12 zufällige Schmalbänder, Kreuzfrequenz-Sweep, plötzliches Öffnen/Schließen |
| Zufällig und Sinus auf Zufällig | 20 Frames plus 12 schmale Bänder erhalten alle Funktionen von Sine on Random und Random on Random |
| Sweep-Sinus | Der Frequenzbereich beträgt 0,5 ~ 10 kHz (kann auf 0,1 Hz ~ 46 kHz erweitert werden), das Spektrum zeigt die Anzahl an Linien ist 256 - 4096, Schleifenzeit ist 10 ms, dynamischer Regelbereich ist 100 dB, Tracking-Filter, |
| Resonanzsuche und verfolgte Verweilzeit (RSTD) | Resonanzerkennung basierend auf Q-Wert und Amplitude Wert, automatisch suchen, einstellen Frequenzverweilzeit oder Tracking-Verweilzeit |
| Klassischer Schock | Vollständige Impulsspektrumkarte, Impulsbreite beträgt 1 ms ~ 10000 ms, die durchschnittliche Anzahl der Kontrollen liegt zwischen 1 und 500, flexible Kompensation, SRS-Analyse |
| Vorübergehender Schock | Zeitwellenformsteuerung mit endlicher Länge, vorgespeicherte Wellenformen von Bellcore Z1 und Z2, Z3, Sinus, Dreieck, weißes Rauschen oder Übertragung in eine beliebige Zeitbereichswellenform aus den Dateien |
| Schockreaktionsspektrum | Es können Oktaven von 1/1, 1/3, 1/6, 1/12, 1/24 und 1/48 ausgewählt werden.Hoher Druckstoß, min.Beschleunigung oder benutzerdefinierte Dauer, ändern, bearbeiten oder kompensieren |
| Replikation von Zeitdaten | Langfristige Wellenformsimulation, bietet flexible und einfache Werkzeuge zum Bearbeiten und Importieren |
