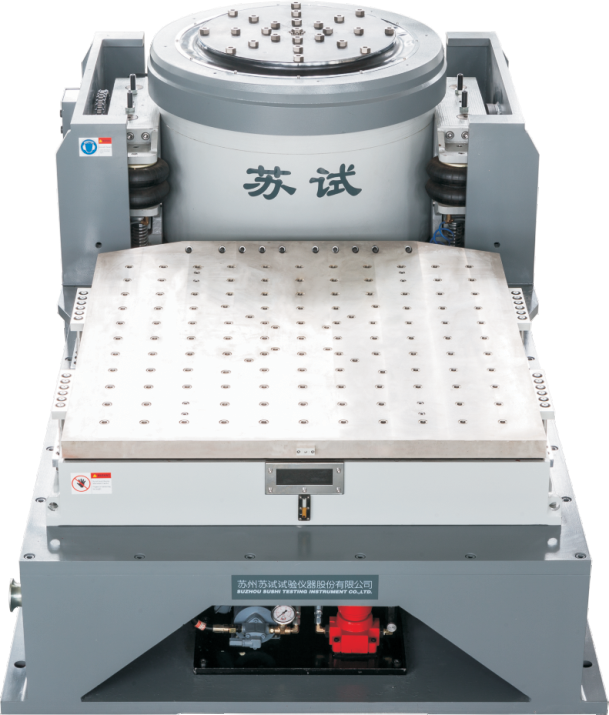

Einführung des luftgekühlten Standard-Vibrationsschüttlers

Der elektrodynamischer Shaker ist eines der am weitesten verbreiteten Vibrationsgeräte.Es verfügt über einen großen Frequenzbereich, einen großen Dynamikbereich und eine gute Beschleunigungswellenform.

Hier ist die Inhaltsliste:

• Designprinzip

• Kühlmethoden

• Technische Indikatoren

Designprinzip

Der elektrodynamischer Shaker ist nach dem Prinzip der elektromagnetischen Induktion konstruiert. Wenn sich ein unter Spannung stehender Leiter in einem konstanten Magnetfeld befindet, wird er einer Kraft ausgesetzt, und wenn ein Wechselstrom durch den Leiter fließt, erzeugt er Vibrationen.Die Antriebsspule des Shakers befindet sich formal in einem Spalt mit hoher magnetischer Induktion. Wenn das erforderliche Vibrationssignal vom Signalgenerator oder Vibrationsregler erzeugt und vom Leistungsverstärker verstärkt und an die Antriebsspule weitergeleitet wird, erzeugt der elektrodynamische Shaker die erforderliche Vibration Wellenform.

Kühlmethoden

Die Kühlmethoden von Elektrodynamische Shaker sind natürliche Kühlung, forcierte Luftkühlung, Und Wasserkühlen.Die natürliche Kühlung eignet sich nur für kleine Shaker mit sehr geringer Leistung.Zwangsluftkühlung ist eine gängige Kühlmethode für kleine und mittelgroße Schüttler, bei der ein Hochdruckventilator kontinuierlich heiße Luft aus dem Tisch pumpt, um eine Kühlung zu erreichen.Bei dieser Art der Kühlung ist der Aufbau der Antriebs- und Erregerspule relativ einfach, die Ausrüstung ist einfach zu installieren, die Kosten sind gering und es treten keine Wasserlecks, Wasserkreislaufverstopfungen und andere Fehler auf, die bei wassergekühlten Tischen üblich sind .Allerdings ist das Hochdruckgebläse mehr Während des Betriebs ist es laut, was eine große Belästigung für den Bediener darstellt. Die Effizienz der luftgekühlten Kühlung ist relativ gering und für die Kühlung großer Shaker nicht geeignet. AIR-gekühlter Standard-Vibrationsschüttler ist derzeit die gebräuchlichste Art von elektrischen Vibrationstischen.Es kann eine Vielzahl von Prüfnormen erfüllen und wird in vielen Bereichen eingesetzt.

Technische Indikatoren

Die technischen Indizes eines elektrodynamischer Shaker Die Nennwerte sind Sinusschub, zufälliger Schubeffektivwert, Betriebsfrequenzbereich, maximale Beschleunigung, maximale Geschwindigkeit und maximale Verdrängung.Darüber hinaus gibt es noch die effektive Masse der beweglichen Teile, die zulässige direkte Lagermasse des Tisches, das zulässige Vorspannmoment des Tisches, das Streumagnetfeld, die Verzerrung der Beschleunigungswellenform und die Gleichmäßigkeit der Beschleunigung des Tisches und das Querschwingungsverhältnis.Dies sind die Kriterien zur Bewertung der Vor- und Nachteile elektrodynamischer Shaker.

Elektrodynamische Shaker werden auch in Zukunft die Hauptausrüstung für Vibrationsprüfungen bleiben und ihre Herstellungstechnologie wird in zweierlei Hinsicht weiterentwickelt.Das eine ist die Anwendung neuer Materialien, das andere die Anwendung neuer Methoden.Dies alles hängt von den unermüdlichen Bemühungen von Generationen von Forschern ab.Das Obige ist das Wissen über elektrodynamische Vibrationstische. Wir heben die Merkmale und Anwendungsbereiche hervor air gekühlter Standard-Vibrationsschüttlerr, und hoffe, dass es für Sie hilfreich sein wird.
